Проблемы с гулом раздаточной коробки BMW ATC300 ATC400 ATC500 ATC700
23.03.2018

Проблемы с гулом раздаточной коробки ATC400

   Поговорим о некоторых интересных ситуациях, связанных с ремонтом раздаточных коробок BMW.

   Была недавно история. У Клиента на x3 возникал гул сразу после старта с места, сохранялся и при езде, локализовывался где-то спереди снизу. После детальной проверки основных вариантов: акпп, кардана, системы выпуска, задних и передних ступиц, разобрались, что проблемы у раздаточной коробки BMW ATC400 . Пробовал менять масло, было подозрение на локальный перегрев узла, но масло было чистое, без стружки и примесей.
   Вот рисунок устройства раздатки, для лучшего понимания, взятый с другого сайта:

1.     - КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

2.     - САЛЬНИК

3.     - САЛЬНИК

4.     - ПЫЛЬНИК

5.     - ФЛАНЕЦ ВЫХОДНОГО ВАЛА*

6.     - КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

7.     - КОМПЛЕКТ РАСПОРНЫХ ШАЙБ

8.

9.     - СТОПОРНОЕ КОЛЬЦО

10.                        - РЕЗЬБОВАЯ ПРОБКА

11.                        - УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

12.                        - СЕРВОДВИГАТЕЛЬ

13.                        - БОЛТ ASA

14.                        - КЛАССИФИКАЦИОННОЕ СОПРОТИВЛЕНИЕ

15.                        - ВИНТ ISA

16.                        - ФЛАНЕЦ ВЫХОДНОГО ВАЛА ПД

17.                        - ПЫЛЬНИК

18.                        - САЛЬНИК

19.                        - КОРПУС РАЗЪЕМА



   В конце концов разобрали раздатку, оказалось, дело в подшипниках. Один из них развалился. Было принято решение заменить все, комплектом ( 6 шт.)

   Взял у нас вот этот набор, 64a93799b8796c9d27a6fd214b9cbccc.JPG  https://avtodriver.com/zapchasti_k_razdatochnoy_kobke/komplekt_podshipnikov_dlya_razdatochnykh_korob... (вот еще похожие https://avtodriver.com/zapchasti_k_razdatochnoy_kobke/komplekt_podshipnikov_dlya_razdatochnykh_korob...). Подшипники, к слову, новые. Устанавливал он их самостоятельно.

   Сразу после замены подшипников Клиент попросил товар вернуть. Говорит: «ничего не поменялось, гул остался, все остальное работает нормально, сомнений быть не может. Причина - Ваши подшипники, возможно, заводской дефект».
   Объясняем: подшипники новые, практически невероятно, чтобы гул, который был из-за старых ( если он действительно был из-за них), сохранился. Он уперся: нет, дело в ваших подшипниках, оформляйте возврат.
   У нас компания практикует комплексный подход: мы не только продаем, но и имеем свои сервисные центры. Кому интересно, видео в тему ремонта раздаточной коробки BMW ATC500 на нашем сервисном центре с нашего ютуб-канала:
https://avtodriver.com/news/remont_razdatochnoy_korobki_atc500/ (или прямо на ютубе https://www.youtube.com/watch?v=5pPRgOvZm0o). Сам канал : https://www.youtube.com/channel/UCyQRmNw4YSFwkaGcVYebo0Q

   Предложили ему выслать нам раздатку, чтобы разобраться подетальней. Уже на том этапе была уверенность, что дело не в подшипниках.

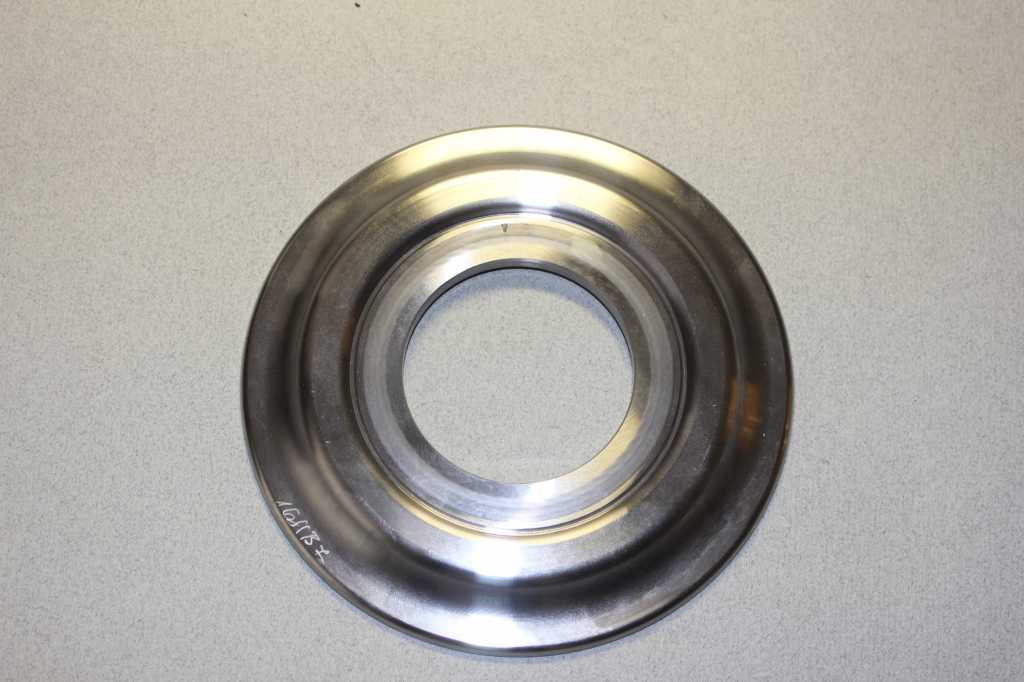

   В конце концов, покопавшись, мастера нашли небольшую царапину на опорном дне. Царапина возникла, когда старый (клиента) подшипник развалился, и отвалившийся кусок образовал выбоину на опорной пластине:

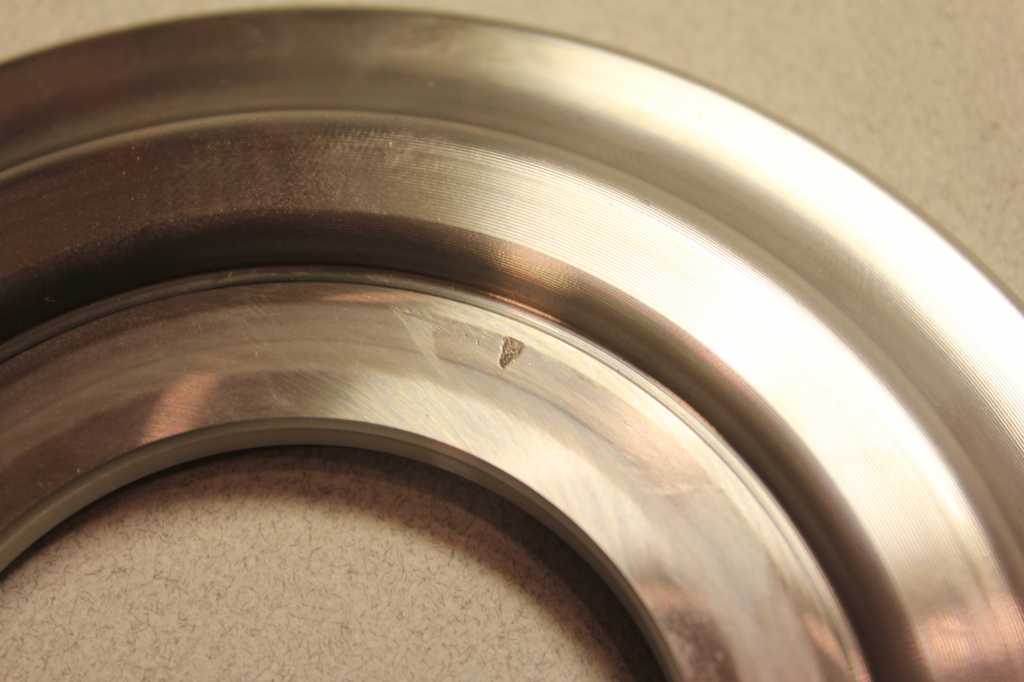

 Как видите, царапину еле видно, вот детальное фото , на котором она заметна.

   При покупке у нас новых подшипников Клиент не придал этому значения. И вот что получилось.
   Шарики подшипника (немного выдвигающиеся вверх-вниз),
 находясь постоянно в движении, тарабанили об эту царапину. Получалось гудение, почти как у самолета на взлете :) Неделя езды в таком режиме - и новый подшипник бы тоже умер.

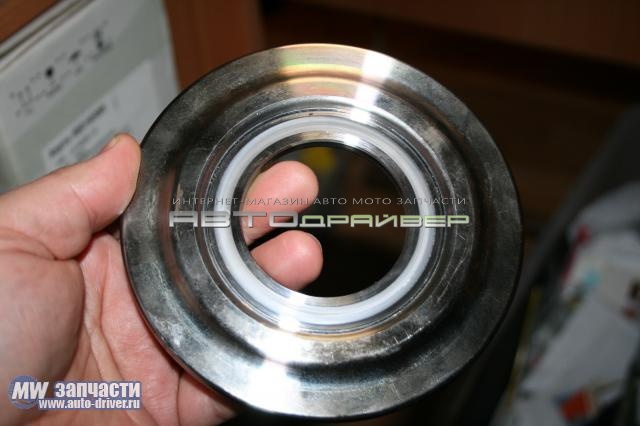

Меняем ему опорное дно на наше (вот это
https://avtodriver.com/zapchasti_k_razdatochnoy_kobke/opornaya_plastina/
похожие - https://avtodriver.com/zapchasti_k_razdatochnoy_kobke/opornaya_plastina_bmw_ats_700_x5_x6/
https://avtodriver.com/zapchasti_k_razdatochnoy_kobke/opornaya_plastina_bmw_ats_500_x5/ ) - гул ушел!

Клиент доволен, сомнений в качестве заводских подшипников не осталось :)



Всем удачной езды и хорошего настроения!
